Mesure de FTM :les systèmes Variant

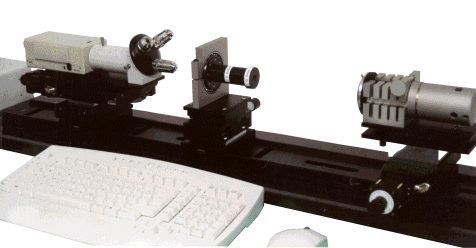

La société OEG propose des bancs de contrôle permettant de mesurer la FTM (Fonction de Transfert de Modulation ou MTF en anglais). La solution standard proposée est le banc de FTM Variant : il s’agit d’un instrument universel automatisé et pouvant être adapté à n’importe quelle configuration objet/image. Bien entendu, ces bancs standards peuvent être spécialement adaptés à votre application.
Point forts des systèmes VARIANT :
  • Ils permettent de caractériser de manière automatique la qualité de l’image d’un système optique sur l’axe ou dans le champ quelque soit l’azimut et pour toutes les configurations objet/image possibles
  • L’automatisation de ces systèmes permet de réaliser un contrôle de la totalité de vos optiques. En cela, ils répondent parfaitement à toutes les exigences que peut avoir un atelier de production
  • Il s’agit de systèmes modulaires combinant application universelle et facilitée d’utilisation. Les mesures peuvent être contrôlées et exécutées manuellement à l’aide d’un joystick ce qui rend les systèmes VARIANT également parfaitement adaptés à l’enseignement et à la R&D
  • Ils ont été développés en étroite collaboration avec les fabricants d’optiques et sont devenus des systèmes incontournables pour les départements de fabrication d’optique et d’assurance qualité

Quelques exemples d’utilisation des systèmes VARIANT :

Caractérisation d'objectif
Caractérisation de système afocal (télescope)
Caractérisation d'appareil photo

Un banc de contrôle indispensable pour la fabrication de vos optiques

Les bancs de FTM VARIANT permettent de faire des mesures de type :

  • Fini/ Infini
  • Fini / Fini (ou fini conjugué)
  • Infini / Fini
  • Infini / Infini (ou afocal)

Principe de fonctionnement

La FTM est calculée en réalisant la Transformée de Fourier de l’image d’une fente (direction sagittale et tangentielle). La fente est imagée sur une caméra CCD par l’échantillon sous test et un des objectifs de microscope de l’instrument (dit objectif « relais »). Le banc de mesure comprend une carte d’acquisition ainsi qu’un logiciel de traitement d’image qui permet de numériser et d’analyser l’image sur 32 bits et cela en temps réel. Le logiciel contient les données optiques des différents objectifs relais utilisés et contrôle les procédures de mesures automatisées en utilisant jusqu’à 6 axes motorisés.

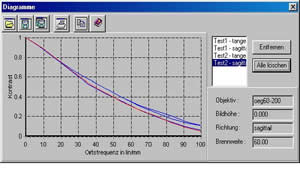

Les données de mesures sont affichées sous la forme d’un graphique et d’un tableau. Elles peuvent être facilement exportées. De nombreuses options sont également disponibles. Par exemple, l’opérateur peut rentrer des valeurs minimales en ce qui concerne le contraste pour chaque fréquence spatiale et le logiciel émet un signal lorsque ces valeurs sont en deçà des valeurs voulues. Les séquences de mesures peuvent être programmées par l’utilisateur très simplement.

Les bancs VARIANT sont très bien adaptés à la caractérisation d’une large gamme de composants et de systèmes optiques tels que :

  • Lentille
  • Doublet
  • Télescope
  • Appareil photo
  • Microscope
  • Lentille de projection
  • Lentille intraoculaire
  • Lentille de contact
  • Guide de lumière en réseau de fibre optique
  • Tube intensificateur de lumière
Le banc VARIANT en résumé :
  • Affichage en temps réel de la FTM, de l’ESF (Edge Spread Function) ou de la LSF (Line Spread Function) sur l’écran de l’ordinateur
  • Passage très rapide de la configuration sagittale à la configuration tangentielle (voir immédiate si l’on utilise une croix au lieu d’une fente)
  • Affichage de la FTM pour un réglage fin pendant l’assemblage de l’objectif
  • Changement rapide de la longueur d’onde d’étude
  • Rotation soit manuelle soit automatique de l’échantillon sur 360° avec affichage des valeurs de contraste pour une fréquence spatiale donnée et sélection libre du nombre d’azimuts à utiliser
  • Utilisation et contrôle du banc par la manette, la souris et le clavier de l’ordinateur
  • Représentation graphique et numérique des valeurs mesurées
  • Production automatique de certificat de mesure
  • Affichage de la courbe de Focus (contraste pour une fréquence spatiale donnée)
  • Focalisation manuelle ou réalisée par ordinateur
  • Autofocus en utilisant une fréquence spatiale donnée et de votre choix
  • Une large gamme de possibilité : du banc entièrement automatisé au banc entièrement manuel
  • Procédure de mesure facilement programmable par l’utilisateur

Caractéristiques techniques

Paramètre
Banc de FTM Variant

Précision de la mesure de FTM

± 0,02
Répétabilité de la mesure de FTM
± 0,02
Précision de la mesure de focale
± 0,5%
Gamme de fréquence
0...200 cycles/mm (*)
Hauteur de l'objet
<100mm, ajustable automatiquement (*)
Hauteur de l'image
<30mm, ajustable automatiquement (*)
Mesure azimutale (**)
360°, manuellement ou automatiquement
Gamme de longueur focale (**)
2...200mm (*)
Type de mesure (**)
Fini/fini
Infini/fini
Fini/infini
Infini/infini
Longueur optique
200...800mm (*)
Gamme spectrale (**)
365...1100nm
Mesure en fonction de la longueur d'onde
Oui (avec filtres)
Ouverture numérique de l'objectif relais
O.N.=0.8
Autofocus
Oui (à la fréquence spatiale souhaitée)
Procédure de mesure automatique
Oui (jusqu'à 6 axes)
Diamètre maximal de l'échantillon (**)
100mm (*)
Principe de la mesure
Traitement de l'image d'une fente (sag/tan)
Procédure de mesure manuel
Oui, grâce au joystick
Système d'exploitation
Windows 2000/XP
Logiciel

32 bits

PC
Pentium IV, 256MB RAM, 32MB VGA

Documentation en ligne :

Télécharger la brochure sur les bancs de FTM VARIANT

Lien vers le site web de la société OEG

Si vous souhaitez avoir de plus amples renseignements, n’hésitez pas à nous contacter.
